第三展厅

弹道跟踪测量

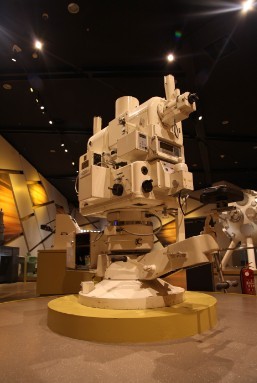

实物陈列:光电经纬仪160E。上世纪60年代,为配合“两弹一星”工程,王大珩院士和长春光机所科研工作者,在短时间内成功研制了大型光电经纬仪,解决了跟踪并测量飞行目标轨道的难题。(卫星、飞船、导弹等)本展项详细介绍了各种经纬仪的应用。光电经纬仪采用地平式跟踪架,它由基座、跟踪驱动部和照准部组成。照准部绕垂直轴水平旋转。照准架上装有目标摄影系统(光学系统和摄影机)和瞄准望远镜,可绕水平轴俯仰转动。在水平轴和垂直轴上分别装有码盘和轴角编码器,它们是测角的基准,指示光轴的空间指向。摄影机由时间统一系统控制工作,将目标影像、十字丝、俯仰和方位编码器的角度值、时间和其他附加信息记录在胶片上。十字丝代表光轴位置,目标偏离光轴的位置为跟踪误差,由事后判读胶片得到。将编码器的角度值加上跟踪误差,便得到目标相对于经纬仪的方位角和俯仰角。为了确定目标的空间位置,需要使用两台或多台仪器交会测量。
